چرا پیچ‌های شما - با وجود داشتن مشخصات یکسان - همیشه در مهره می‌شکنند؟

در دنیای اتصالات پیچ، مهره اغلب به عنوان یک شخصیت پشتیبان دیده می شود - بی ادعا و در عین حال کاملاً حیاتی. رامهره شش گوش سنگینبه ویژه، سخت ترین وظایف را در این خانواده از اجزا بر عهده می گیرد. هنگامی که یک اتصال باید در برابر پیش بارگذاری شدید، لرزش شدید یا محیط های خورنده خشن مقاومت کند، یک مهره استاندارد به سادگی کافی نیست. مهره شش گوش سنگین تنها انتخاب قابل اعتماد است. عملی بودن آن بر چهار پایه استوار است: مزیت‌های بعدی، سازگاری مواد، انتخاب صحیح، و شیوه‌های نصب مناسب.

مهره شش گوش سنگین چیست

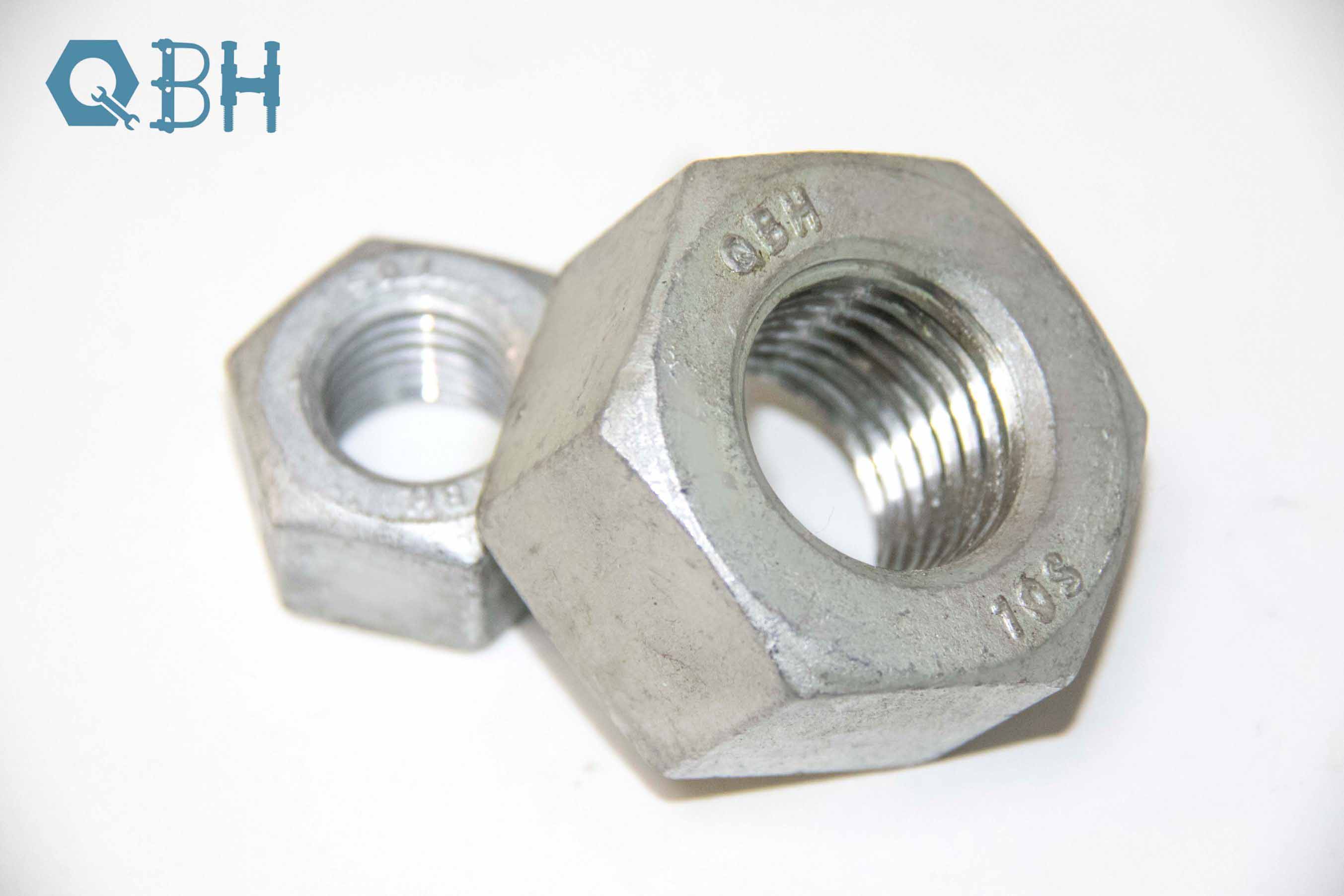

Aمهره شش گوش سنگینهمانطور که از نام آن پیداست، مهره ای بزرگتر، ضخیم تر و قوی تر از مهره شش گوش استاندارد است. طبق استانداردهای ابعادی سری سنگین، با دو ویژگی تعیین کننده تولید می شود:

• عرض بزرگتر در سرتاسر تخت: در مقایسه با مهره استاندارد با همان اندازه اسمی، مهره شش گوش سنگین دارای ابعاد عرضی بیشتری است که سطح تماس بیشتری را برای آچار فراهم می کند و خطر لغزش هنگام اعمال گشتاور را کاهش می دهد.

• ارتفاع مهره بیشتر: افزایش طول درگیری رزوه ظرفیت حمل بار و مقاومت در برابر شل شدن کل اتصال پیچ شده را افزایش می دهد.

در مقایسه با مهره های استاندارد، مهره های شش گوش سنگین به طور قابل توجهی عرض بیشتری را در سرتاسر تخت و ارتفاع مهره ارائه می دهند. به عنوان مثال، برای مهره‌ای با قطر اسمی 1 اینچی، مهره استاندارد دارای عرض 1.5 اینچ و ارتفاع 0.875 اینچ است، در حالی که مهره شش‌ضلعی سنگین 1.625 اینچ در عرض تخت و 1.0625 اینچ ارتفاع دارد. این به معنای ظرفیت بار بیشتر، مقاومت در برابر خستگی بهتر و انتقال گشتاور کارآمدتر است.

مهره های شش گوش سنگین معمولاً در پل ها، سازه های فولادی، تجهیزات سنگین، مخازن تحت فشار و همه کاربردهایی که ایمنی در آنها اهمیت دارد استفاده می شود.

ابعاد و استانداردهای کلیدی

انتخاب مهره شش گوش سنگین مناسب با درک سیستم ابعادی آن آغاز می شود. در زیر پارامترهای بعدی کلیدی بر اساس استاندارد ANSI/ASME B18.2.2 آمده است.

ابعاد مهره شش گوش سنگین (سری اینچ)

ابعاد مهره شش گوش سنگین (سری متریک)

نکته عملی: هنگام انتخاب مهره شش گوش سنگین، فراتر از تأیید سازگاری با اندازه نخ، همیشه بررسی کنید که پهنای دو طرف با آچار یا ابزار گشتاور موجود شما مطابقت داشته باشد. مهره‌های سنگین ابعاد بزرگ‌تری دارند و به سوکت‌هایی با اندازه مناسب یا آچارهای باز نیاز دارند.

کلاس های مواد و اموال

طبقه مواد و ویژگی های مهره شش گوش سنگین به طور مستقیم مناسب بودن آن را برای شرایط عملیاتی خاص تعیین می کند.

1. مواد متداول

2. طبقات املاک

تطبیق کلاس ویژگی مهره با کلاس ویژگی پیچ یک اصل اساسی انتخاب است:

مهره‌های متریک: طبق استانداردهای ISO 898-2، کلاس‌های ویژگی به‌عنوان 6، 8، 10، 12، و غیره تعیین می‌شوند. اعداد بالاتر نشان‌دهنده استحکام کششی بیشتر است. کلاس مهره نباید از کلاس پیچ جفت کمتر باشد، در غیر این صورت مهره اولین کسی است که در اتصال خراب می شود.
مهره های اینچی: طبق استانداردهای ASTM A563، درجات رایج شامل A، B، C، D، DH، و غیره است. درجه های مختلف با حالت های عملیات حرارتی و سطوح مقاومت متفاوت مطابقت دارند. مهره های سری سنگین معمولاً با پیچ و مهره های با استحکام بالاتر استفاده می شوند.

3. پایان های سطحی

پرداخت سطح نه تنها بر ظاهر، بلکه بر مقاومت در برابر خوردگی و مقاومت در برابر ضربه تأثیر می گذارد:

اکسید سیاه: حفاظت اولیه از زنگ زدگی را با هزینه کم فراهم می کند، مناسب برای محیط های خشک داخلی.
گالوانیزه گرم: پوشش ضخیم با مقاومت در برابر خوردگی عالی، مناسب برای محیط های بیرونی یا خورنده. توجه داشته باشید که ضخامت پوشش بر دقت تناسب رزوه تأثیر می گذارد.
پوشش داکرومت/روی-آلومینیوم: بدون خطر تردی هیدروژنی، مقاومت عالی در برابر پاشش نمک، معمولاً در کاربردهای برق خودرو و باد استفاده می شود.
آبکاری مکانیکی روی: پوشش یکنواخت، بدون شکنندگی هیدروژنی، مناسب برای اتصال دهنده های با استحکام بالا.
پوشش تفلون / زایلان: ضریب اصطکاک بسیار پایین را فراهم می کند، رابطه گشتاور-کشش را بهبود می بخشد، پراکندگی را کاهش می دهد.

Heavy Hex در مقابل مهره استاندارد: چگونه انتخاب کنیم

در مهندسی عملی چه زمانی باید مهره شش گوش سنگین انتخاب کرد و چه زمانی مهره استاندارد کافی است؟ جدول مقایسه زیر راهنمایی می کند:

دستورالعمل انتخاب:

1. اگر اتصال در معرض پیش بار زیاد، بارگذاری ضربه ای یا بارگذاری چرخه ای باشد، مهره شش گوش سنگین باید انتخاب ارجح باشد.

2. اگر طراحی به کلاس ویژگی پیچ 10.9 یا بالاتر نیاز دارد، معمولاً به مهره شش گوش سنگین نیاز است.

3. برای محیط‌های خورنده یا کاربردهای ایمنی حیاتی، آجیل‌های سنگین حتی تحت بارهای متوسط ​​توصیه می‌شوند تا حاشیه ایمنی بیشتری ایجاد کنند.

نصب و مدیریت گشتاور

حتی بهترین مهره هم در صورت نصب اشتباه بی فایده است. نصب مناسب برای یکپارچگی مفصل ضروری است.

1. رابطه گشتاور و پیش بار

هنگام سفت کردن مهره، گشتاور اعمال شده از طریق رزوه ها به پیش بار محوری در پیچ تبدیل می شود. مهره شش گوش سنگین، با ابعاد بزرگتر و ارتفاع بیشتر، می تواند به طور قابل اعتمادی سطوح گشتاور بالاتری را تحمل کند.

فرمول گشتاور:

T = K × D × F

کجا:

T = گشتاور نصب
K = ضریب مهره (وابسته به اصطکاک رزوه، مواد، روانکاری)
D = قطر اسمی رزوه
F = پیش بارگذاری هدف

2. روغن کاری و فاکتور مهره

شرایط روغن کاری تاثیر بسزایی بر فاکتور مهره دارد. تحت شرایط مختلف روغن کاری، گشتاور مورد نیاز برای دستیابی به یک پیش بارگذاری یکسان می تواند بیش از 30 درصد متفاوت باشد.

توصیه: برای اتصالات بحرانی، از روش زاویه گشتاور به جای کنترل ساده گشتاور برای مدیریت دقیق پیش بارگذاری استفاده کنید.

3. اشتباهات رایج نصب

سناریوهای کاربردی رایج

مهره های شش گوش سنگین تقریباً در تمام صنایعی که قابلیت اطمینان اتصال حیاتی است استفاده می شود:

تعمیر و نگهداری و بازرسی

مهره شش گوش سنگینمستحکم هستند، اما تحت شرایط شدید همچنان نیاز به بازرسی و نگهداری منظم دارند:

• سفت کردن مجدد گشتاور: در عرض 24 ساعت پس از نصب اولیه و در طول عملیات اولیه، مفاصل حیاتی را مجدداً سفت کنید تا آرامش پیش بار را جبران کنید.

• بازرسی بصری: به طور مرتب ترک، خوردگی، تغییر شکل یا علائم شل شدن را بررسی کنید.

• علامت گذاری گشتاور: علامت های گشتاور را پس از نصب برای تسهیل شناسایی سریع شل شدن در طی بازرسی های آینده اعمال کنید.

• سیاست تعویض: هر مهره ای که به شدت اضافه بار شده است یا عیوب قابل مشاهده را نشان می دهد باید تعویض شود و نباید دوباره استفاده شود.

عملی بودن مهره شش گوش سنگین در توانایی آن برای حل یک مشکل فریبنده ساده و در عین حال حیاتی - نحوه حفظ یکپارچگی مفصل در شرایط سخت - از طریق ابعاد بزرگتر، مقاطع ضخیم تر و مواد برتر نهفته است. ارزش آن در ظاهر آن نیست، بلکه در بارهایی است که در هر نقطه اتصال بحرانی در سکوت تحمل می کند. هنگام انتخاب، استانداردها را کاملاً دنبال کنید، طبقات ویژگی پیچ را مطابقت دهید و شرایط عملیاتی را تأیید کنید. هنگام نصب، به مدیریت گشتاور، کنترل روغن کاری و رویه های مناسب توجه کنید. یک مهره شش گوش سنگین نه تنها پیش بار پیچ را حمل می کند، بلکه حاشیه ایمنی کل سیستم را نیز حمل می کند.
